PLiso

Solidità e bellezza estetica

PanoramLine PLiso

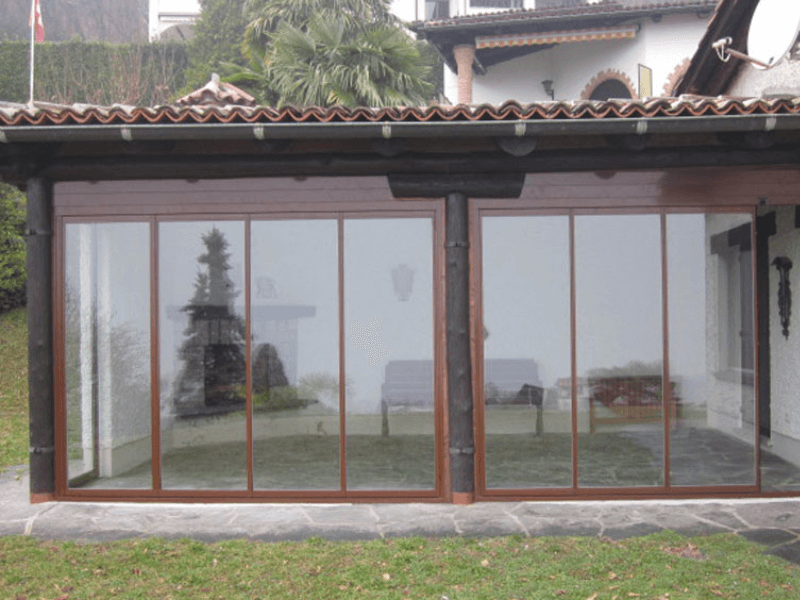

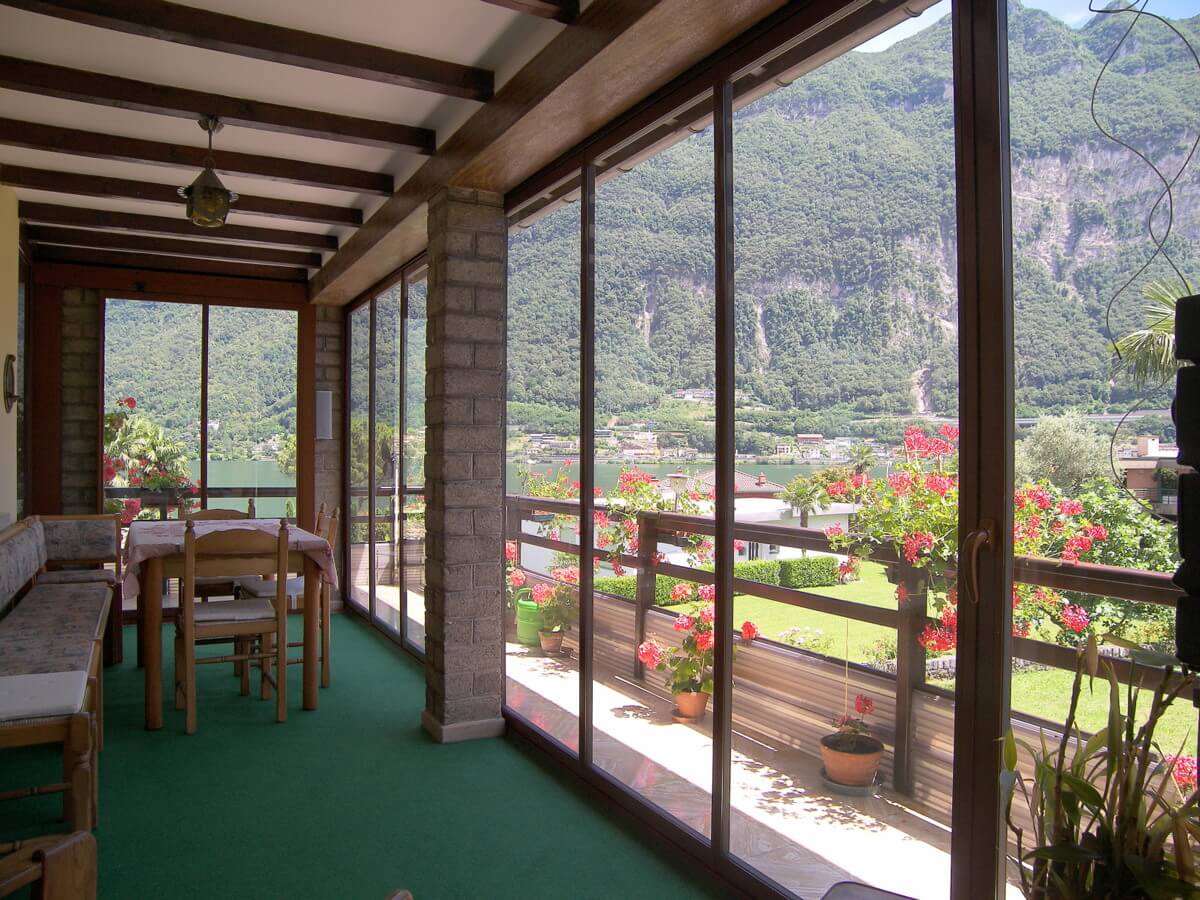

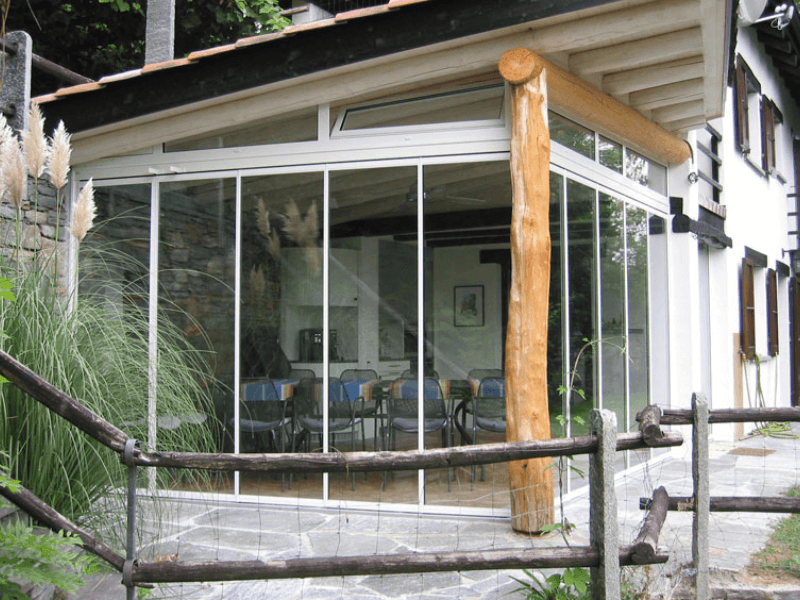

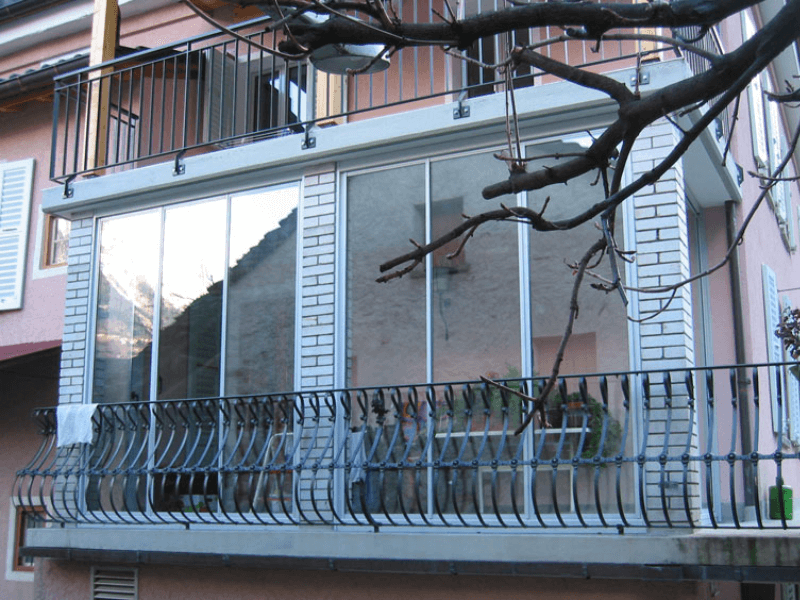

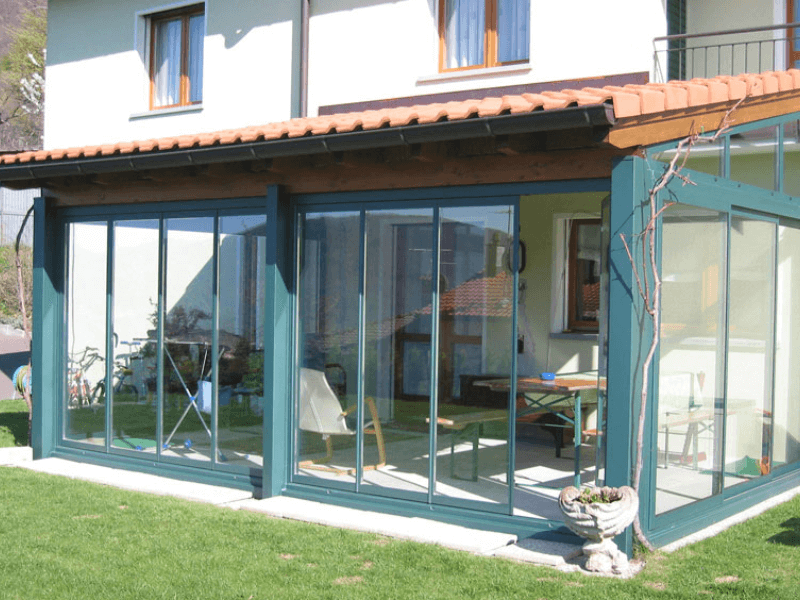

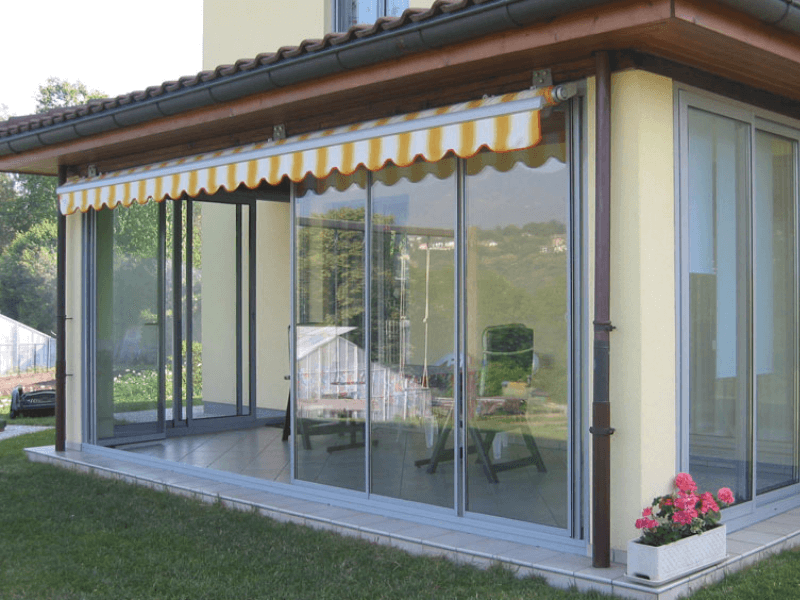

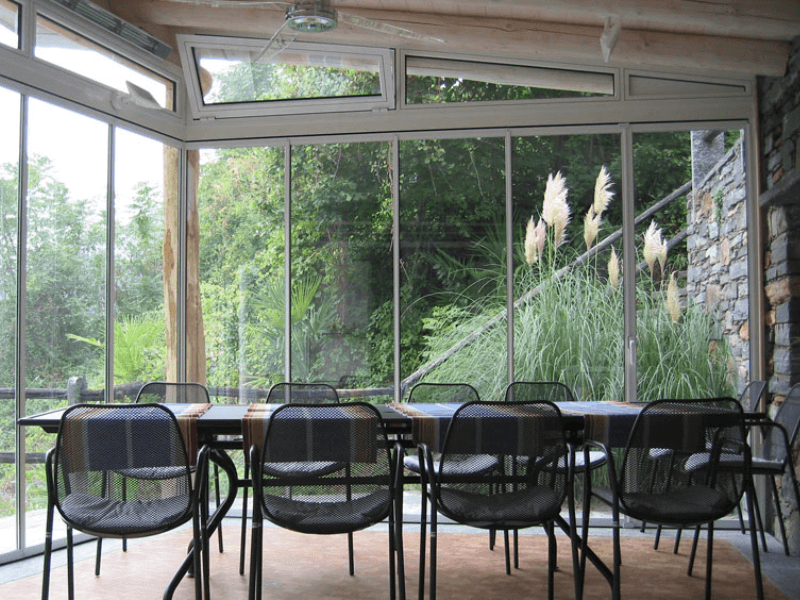

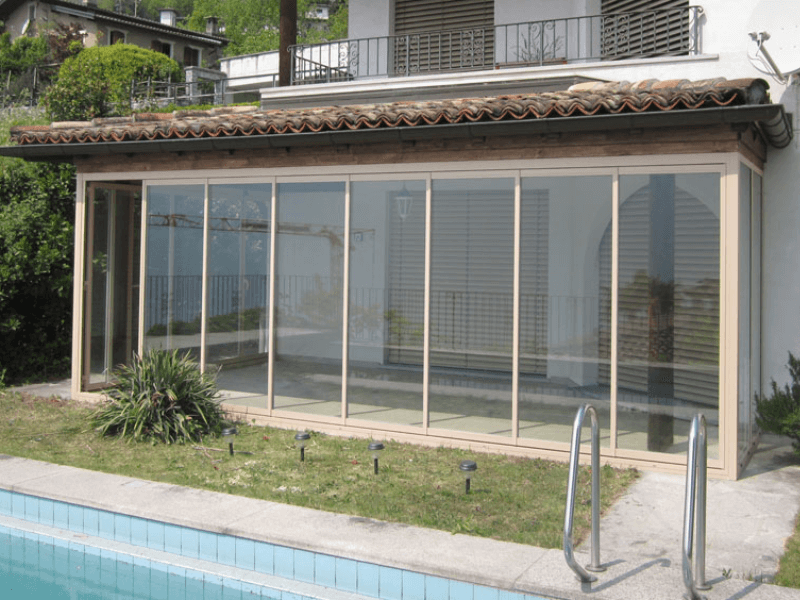

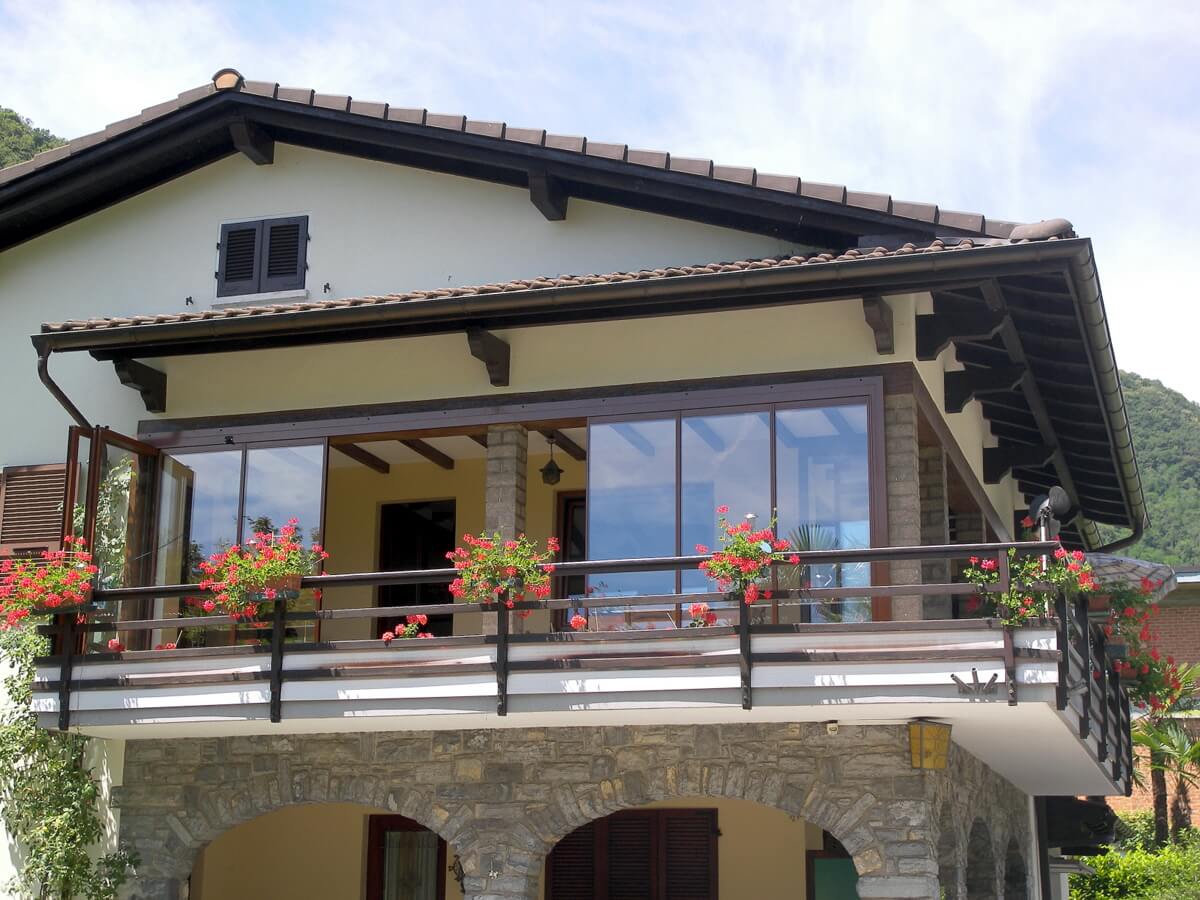

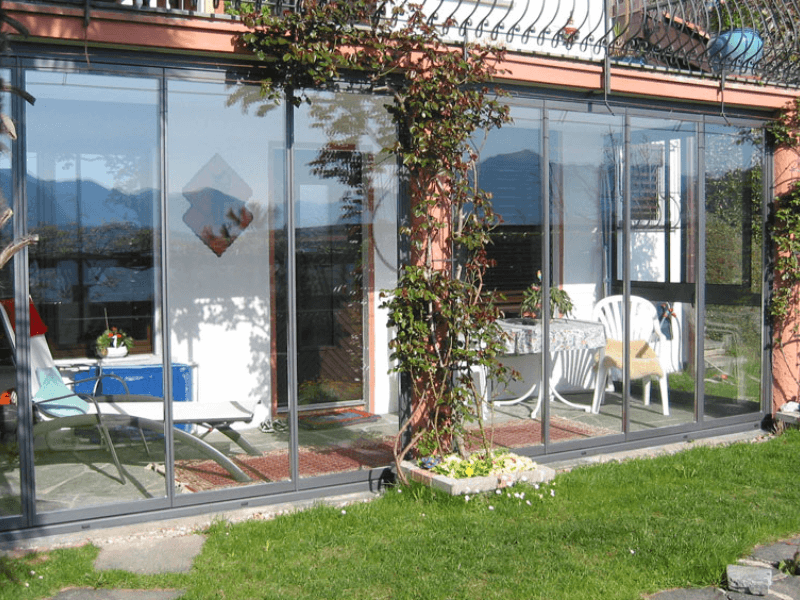

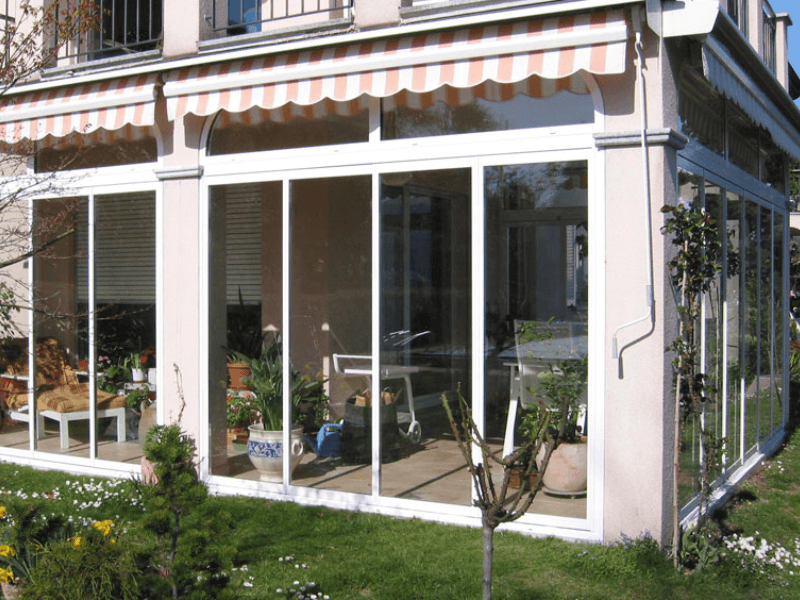

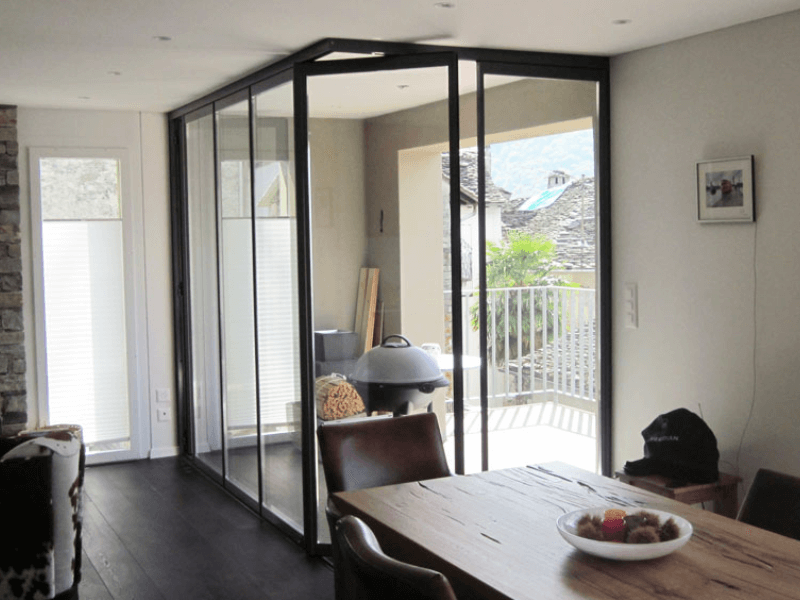

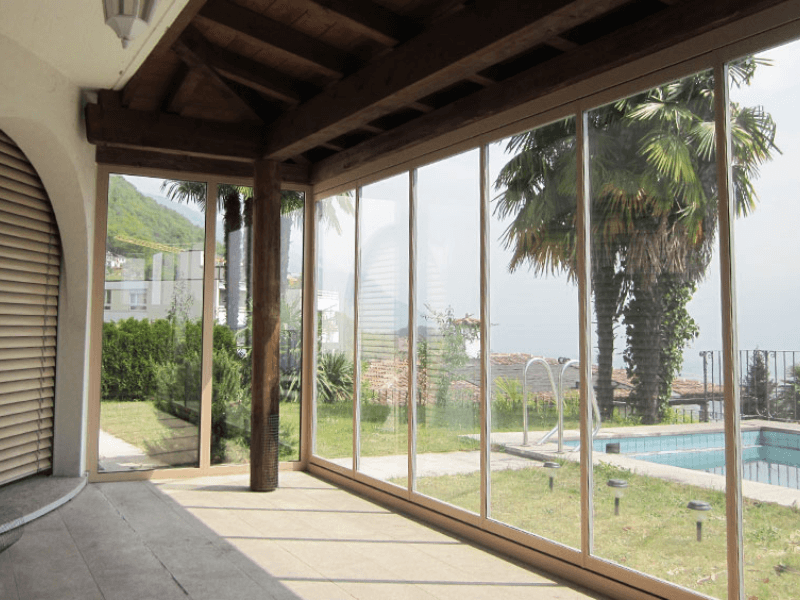

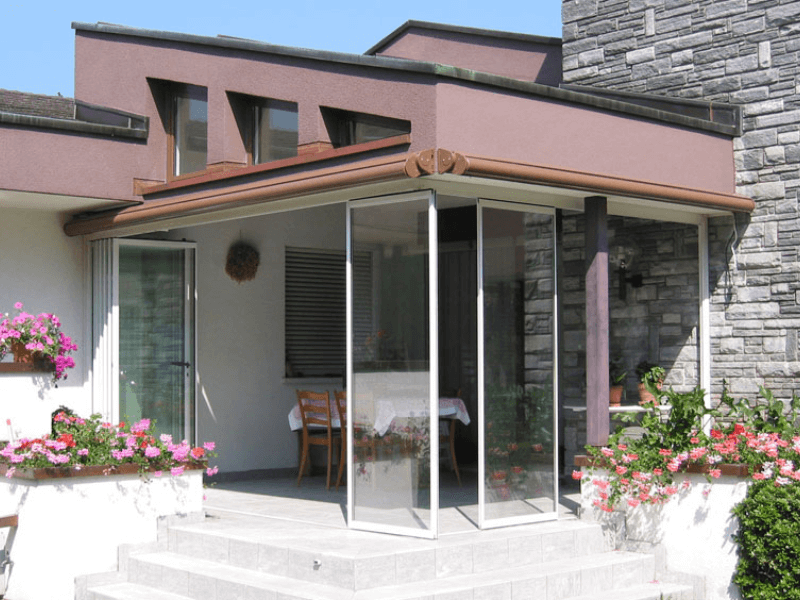

La PLiso è una vetrata per la chiusura di balconi, terrazze, portici, verande, giardini d’inverno e ambienti temperati riscaldati saltuariamente con una manutenzione facile e un’apertura completa.

Le singole vetrate dispongono di una cornice perimetrale in alluminio monolitico. Verticalmente le ante sono agganciate tra di loro in base al principio maschio/femmina per dare massima stabilità alla vetrata. Per evitare l’effetto griglia, sono stati studiati profili di alluminio a sezione ridotta al minimo indispensabile (soltanto 40 mm), ma al tempo stesso estremamente robusti.

Per un’aerazione ottimale la prima anta può essere fornita con sistema d’apertura a ribalta.

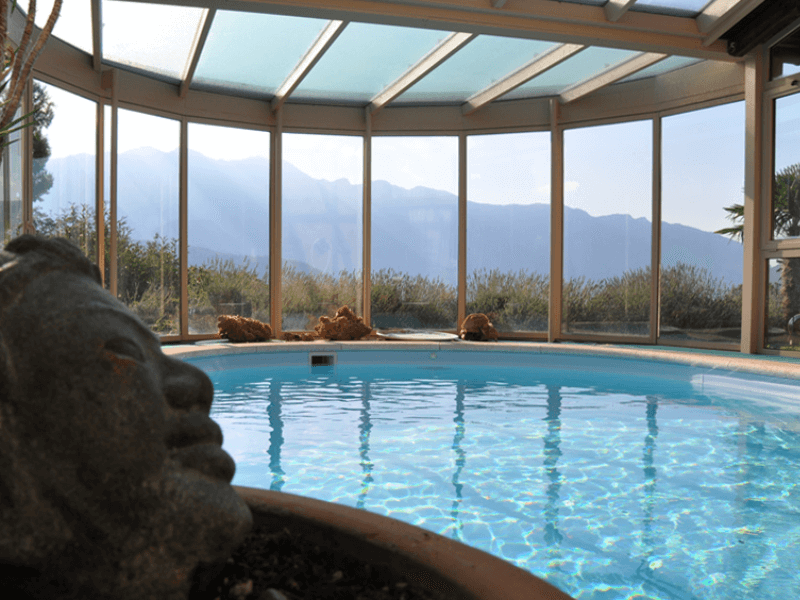

Un’apertura totale della vetrata è possibile grazie alla movimentazione dei pannelli indipendenti su qualsiasi angolazione e perimetro a segmenti.

Potendo ogni anta ruotare singolarmente, la pulizia non è un problema.


Dati tecnici

I profili estrusi dall’alluminio sono snelli ma robusti grazie allo spessore del materiale stesso, sezione di 50mm per la guida inferiore con integrata una canaletta di raccolta d’acqua per l’eventuale condensa, la guida può essere incassata completamente secondo la necessità; guida superiore sez.  46 mm e 50 mm con compensatore regolabile superiore; 42 mm il telaio delle ante.

La veduta dei profili verticali corrispondono insieme e sovrapposti solamente a 39mm di larghezza e 69 mm sulla prima anta con maniglia interna.

La chiusura laterale è composta da un telaio perimetrale con integrato un profilo di compensazione. E’ possibile inserire nell’anta un traverso orizzontale.

I profili vengono colorati tramite un trattamento di termo-laccatura a polvere secondo la gamma RAL.

Tutti gli accessori sono stati appositamente studiati per questo sistema di vetrata.

I carrelli sono costituiti da rotelle in materiale sintetico autolubrificante e tra loro sono presenti cuscinetti a rullo per garantire uno scorrimento morbido e duraturo senza necessità di lubrificazione.

Ogni pannello è sviluppato con 2 carrelli superiori e uno inferiore, l’asse di rotazione è costituito da un carrello superiore a 3 rotelle con il meccanismo frenante (brevettato), ed un perno inferiore.

Il secondo carrello di sostegno superiore, costituito da 2 rotelle, è posizionato nella parte opposta al carrello frenante, esso permette la fuoriuscita dello stesso dalla guida al fine di poter ribaltare le ante di 90°.

Con la rotazione dell’anta il carrello frenante si blocca nel canale di supporto e garantisce la tenuta della stessa.

Il nasello di antiribaltamento delle ante per l’apertura ha una sporgenza rispetto alla guida superiore di 60mm che non infastidisce eventuali protezioni solari, oltre la larghezza delle ante di 800mm, secondo necessità, viene usato un nasello rinforzato con una sporgenza di 110 mm.

I colori disponibile per i vari accessori (nasello, tappi..) sono il bianco, il grigio o il nero.

L’apertura della prima anta avviene tramite una maniglia che può essere posizionata solo internamente, oppure con serratura con maniglia doppia.

Cerniere e maniglie sono verniciate nel medesimo colore del telaio.

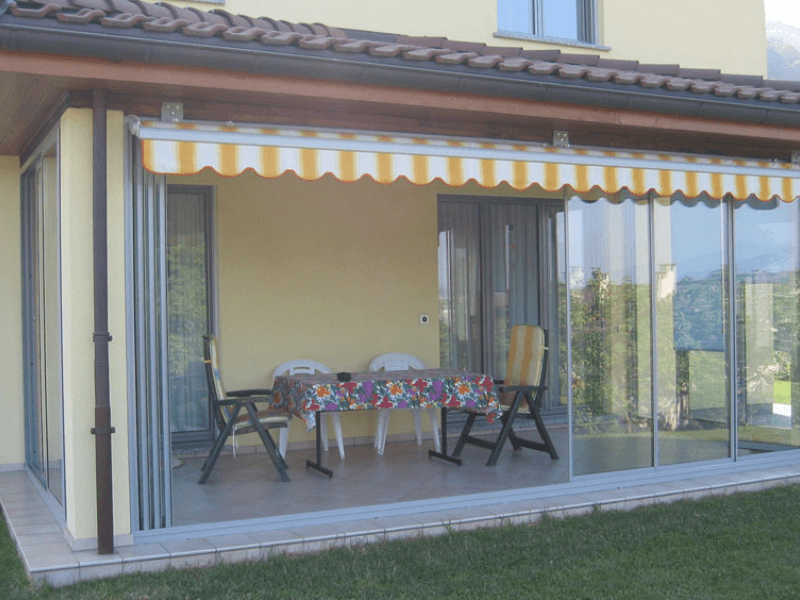

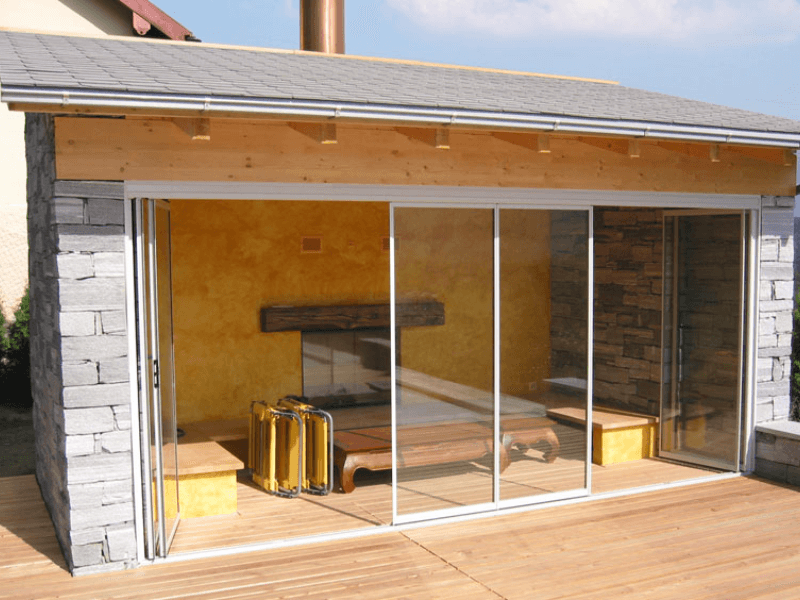

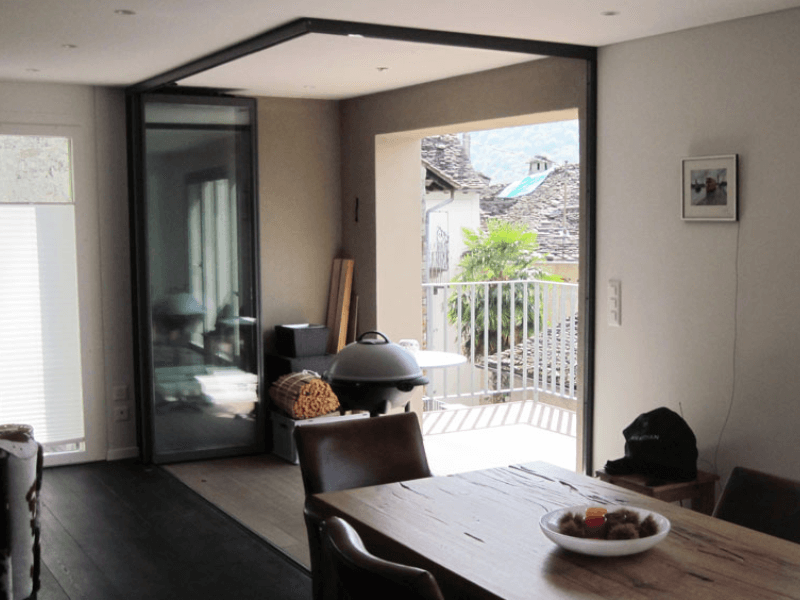

L’apertura ad impacchettamento può essere su un lato (destra o sinistra), oppure anche divisa sui due lati.

L’impacchettamento delle ante può essere all’interno oppure all’esterno.

L’ingombro delle ante a vetrata aperta corrisponde circa al 5-8 % della lunghezza.

La grandezza massima delle ante è data dalla considerazione della  larghezza rispetto all’altezza, peso massimo per anta è di 85Kg.

La tamponatura è composta da un vetro camera di spessore 28mm composta da vetro float e su richiesta con lastre stratificate, temperate, con basso emissivo o riflettenti, pannelli coibentati in alluminio.
